建筑消防改造防排煙系統改造問題分析
一、我國防排煙技術規范的發展歷程
1956年4月，自首部由公安部和建筑工程部編制的《工業企業和居住區建筑設計暫行防火標準》（102-56）頒布實施以來，我國先后頒布了8 部建筑設計防火規范（標準）。其中，TJ 16-1974《建筑設計防火規范》首次出現了防排煙的提法，但未進行明確性詳細性的規定。
1982 年，GBJ45-1982《高層民用建筑防火設計規范》（試行）首次在第七章第一節出現了對防排煙技術的具體規定，這個規定奠定了我國防排煙技術的基礎理論。尤其在國家“八·五”科技攻關期間，四川消防研究所研究專題《高層建筑樓梯間正壓送風機械排煙技術的研究》為GB J45-1995《高層民用建筑防火設計規范》防排煙技術標準提供了防排煙技術參數數據庫和理論依據，其大部分規定一直沿用到現在。
對于單多層建筑防排煙系統性的規范要求，最早出現于GB 50016-2006《建筑設計防火規范》相關章節，主要規定類似于 GB J45-1982《高層民用建筑防火設計規范》（試行）的相關規定。2017 年11月20日，GB 51251-2017《建筑防煙排煙系統技術標準》，經住房與城鄉建設部以第1741號公告批準發布，標志著建筑防排煙系統有了專項技術標準，對我國防排煙工程具有重要意義。
二、機械防排煙工程中容易出現的問題與分析
1、排煙量與送風量的計算核定問題
建筑結構布局、管道設置及漏風量、送風（排煙）口設置等因素均不同程度決定著火災中建筑物機械送風（排煙）效果，但從源頭來講，防排煙系統風量設計是最關鍵最直接的影響因素。
在實際設計中，大部分設計人員跳過計算核定環節，直接采用規范推薦參考取值，未對參考取值的適用條件進行核對，未對建筑結構差異性、管道（風井）漏風量等因素進行具體分析，導致風量計算存在先天性缺陷，建筑內防排煙最不利區域送風量或排煙量達不到規范要求。
如 GB 51251-2017 《建筑防煙排煙系統技術標準》第3.4.2 條規定了樓梯間及前室加壓送風量的參考數值，但其有一定的適用條件：
（1）參考數值按開啟一個高2m 寬1.6m 的雙扇門確定，若采用單扇門，數值乘以0.75折算；
（2）風量按著火層及上下2層共3層計算；
（3）樓梯間及前室均只設置了一趟疏散門；
（4）樓梯間疏散門開啟面積與之配套前室疏散門開啟面積基本相當；且明確剪刀樓梯間及共用前室不適用該風量參考數值。
實際工程中，面對建筑多樣性與差異性，疏散門的大小、數量、布置不可能完全等同于設計取值的參考條件，設計人員應當具體情況具體分析，嚴格按照規范要求進行計算，確保系統所需風機的適配性。
2、管道（風井）質量不高，風力損失較大
管道（風井）質量不高，風力損失較大主要存在2方面的問題：
（1）風道問題。
在GB 51251-2017《建筑防煙排煙系統技術標準》未頒布前，GB 50045-1995《高層民用建筑設計防火規范》（2005 年版）第8.1.5條規定，機械加壓送風和機械排煙管道可以采用金屬風道或內表面光滑的混凝土等非金屬材料風道。
實際施工中，當建筑采用混凝土結構風道時，因成本控制、施工隊素質等原因，在混凝土風道內二次設置金屬風道的做法非常少，在缺失有效監管的情況下，又極少對混凝土風道內壁進行光滑處理。由此導致，風道內壁表面光滑程度難以界定，大量?jī)?nèi)表面不光滑的混凝土風道對防排煙系統造成了一定的風力損失。
（2）風管問題。

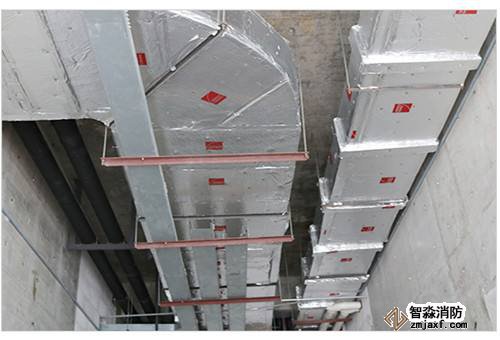

從風道引出風管后，風管質量不高造成風量的二次損失。風管的強度和嚴密性能是風道加工和制作質量的重要指標之一，是保證防排煙系統正常運行的基礎。受施工人員素質、施工質量、利潤考量等各方面影響，現場施工及驗收缺乏管道強度和嚴密性檢驗環節，風道漏風量超出了規范允許的漏風量，多種因素疊加造成最不利點風量無法滿足規范要求。
GB 51251-2017《建筑防煙排煙系統技術標準》頒布后，對風道進行了統一規定，要求機械防（排）煙系統應采用管道送風（排煙），且不應采用土建風道，送風（排煙）管道應采用不燃材料制作且內壁應光滑。同時，也對管道強度和嚴密性檢驗進行了詳細性規定，這一部分是施工及驗收的重點。
3、防排煙系統消控室遠程啟動問題
消防控制室聯動控制器存在多線控制盤和總線控制盤2種手動控制形式，兩者之間存在一定的區別。根據消防聯動控制器的電路設計原理，消防設施的手動控制功能可以通過聯動控制器主機用預先編好的二次碼編號啟動，實現手動控制啟停的功能。
但這種操作需要煩瑣的菜單操作來實現，因此，一些聯動控制器通過設置總線控制盤（由信號總線連接消防設施控制模塊來實現），為啟動和停止總線（控制）設備提供了一種便捷的操作方式。而多線控制盤，則通過一個點位對應一臺設備，每臺設備一條控制線路，只要多線聯動控制盤在通電的情況下，就可以直接驅動現場被控設備。
根據 GB50116-2013《火災自動報警系統設計規范》相關規定，多線控制盤則是聯動控制器的必設部件。具體到防排煙系統：GB 50116-2013《火災自動報警系統設計規范》第4.5.3條規定，防煙系統、排煙系統的手動控制方式，應能在消防控制室內的消防聯動控制器上手動控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉及防煙風機、排煙風機等設備的啟動或停止，防煙、排煙風機的啟動、停止按鈕應采用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制防煙、排煙風機的啟動、停止。
根據此條規定，消控室多線控制盤必須設置防煙、排煙風機的啟動、停止按鈕，而送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉則可通過控制器或總線控制盤實現手動控 以上內容是北京智淼消防工程改造公司發布，剽竊一律刪除。http://www.meiweitong.com/ 北京消防工程公司擁有專業的安裝團隊及一級消防施工資質；從事消防器材工程設計、安裝、改造、維修、檢測,歡迎來電咨詢,咨詢熱線：18910580194,北京消防改造安裝網址：http://www.meiweitong.com/；
