3.1開箱檢查

在安裝以前，應首先對現場設備進行檢查。

3.1.1工程配置檢查

檢查控制設備裝箱單的內容是否與該工程配置相符。打開包裝箱后，根據裝箱單的內容對箱內的貨物逐一檢查，主要檢查內容包括：安裝使用說明書、保險管、備用螺絲、控制器鑰匙等，核對無誤后再對控制器外觀進行必要的檢查。各項檢查中如發現有不符合要求的情況請與海灣公司市場服務部聯系。

3.1.2控制器內部配置及連接狀況檢查

參照本說明書第2章中的介紹對控制器的內部配置進行檢查，如回路板數量、手動消防啟動盤配置、聯動電源的情況等。同時檢查一下各部件之間的連接關系并做必要的記錄，如手動消防啟動盤與回路板的連接關系、通訊回路與主板或通訊板的連接關系、回路板與各總線通道的連接關系等，以便在下面的安裝調試中使用。若發現連接線有脫落、與說明書介紹不符合或標識不清等情況，請與海灣公司技術服務部聯系。

3.2控制器的安裝條件及方式

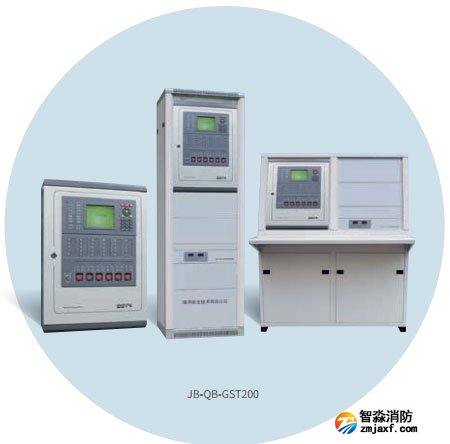

柜式控制器外形尺寸（長×寬×高）：550mm×460mm×1715mm

琴臺式控制器外形尺寸(長×寬×高，單節)：555mm×863mm（包括臺面）×1273mm

琴臺式控制器外形尺寸(長×寬×高，雙節)：1050mm×863mm（包括臺面）×1273mm

環境溫度：0℃～+40℃

相對濕度≤95%，不凝露

安裝距離：控制器后部維修通道寬度應大于1000mm

3.3開機檢查

控制器進入現場后，應接通電源進行開機檢查。檢查內容包括：

（1）控制器的液晶屏、指示燈顯示是否正常。

（2）觀察控制器和手動消防啟動盤的指示燈是否全部能點亮，進行聲音測試時揚聲器發聲是否正確。

（3）注冊結束后，顯示的系統配置（包括回路板數，手動消防啟動盤數，多線制控制盤數等）是否和實際相符。

（4）進入正常監視后，觀察有無電源故障，操作主鍵盤、手動消防啟動盤鍵盤是否有嘀嘀聲，以及附加配備的設備是否正常。

（5）如在某一步發現異常，應按第9章的故障處理部分適當處理，如問題繼續存在，應通知海灣公司技術服務部。

3.4外部設備檢查

3.4.1外接線狀態檢查

檢查與本控制器相連的總線狀況，測量不同回路總線間及總線與地之間的絕緣電阻，回路的負載狀況。其中，絕緣電阻應大于20MΩ，回路負載應大于1kΩ。

3.4.2設備檢查

利用調試裝置檢查回路設備狀況，即設備數量、編碼及工作狀態是否符合設計要求，排除存在的故障，做好系統連接的準備。

3.5接線和設置

主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第2章的有關說明將外部設備與主機進行正確的連接和對多線制控制盤、手動消防啟動盤等進行設置。每一步連接后都應再次進行測試并將結果填寫到“附錄四 調試表格”中，以供調試和各種后續編程定義使用。

3.6調試

當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟：

?按第6章調試說明，進入調試狀態。

?查看總線設備的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如發生大面積丟失，應首先檢查聯動電源和各樓層總線隔離器，然后對個別設備檢查，再次注冊，觀察是否注冊完全。

?查看火災顯示盤的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如有問題，重點檢查A、B通訊線和24V電源線。

?參照第5章設備定義部分定義火災顯示盤和總線設備。同時對聯動設備定義手動消防啟動盤操作鍵，并做好手動消防啟動盤和多線制控制盤的標簽紙分別插入和粘貼在相應的位置。

?進行探測器報警試驗、火災顯示盤傳警試驗、多線制控制盤操作試驗。

?退出調試狀態，進入正常監控。

?全面檢查設備定義，修改不適當?shù)牟糠帧?/p>

?編輯聯動公式，進行自動聯動試驗。

接入重要設備（如氣體滅火設備等），并培訓操作者正確的操作使用方法。
